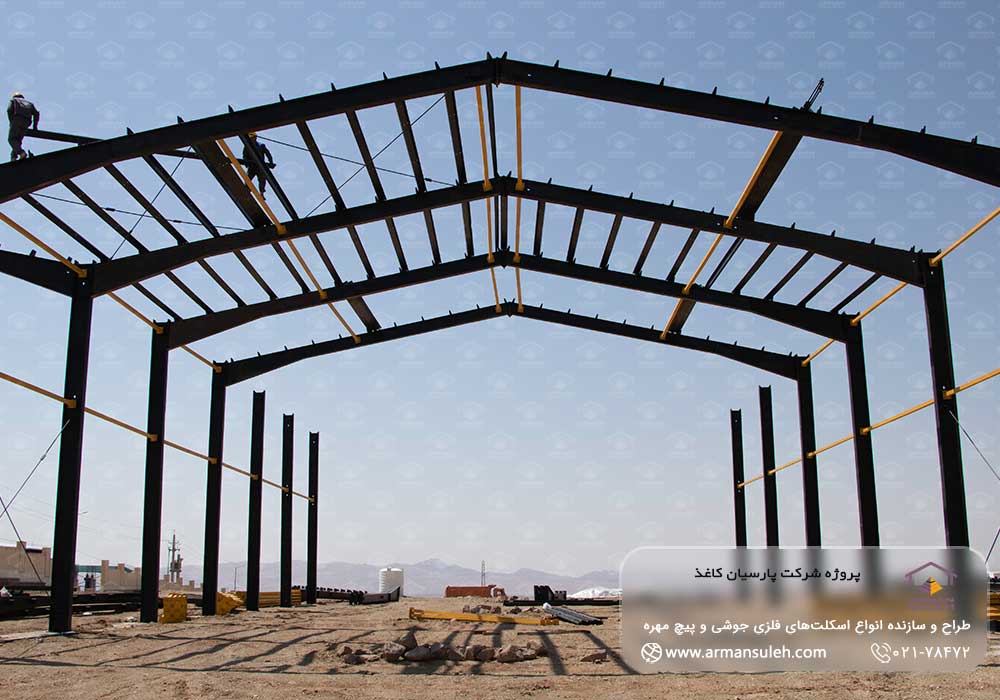

مزایا و کاربردهای سوله تیرورقی

سوله‌ها انواع گوناگونی دارند که هر کدام برای کاربرد خاصی استفاده می‌شوند. یکی از انواع پرکاربرد سوله‌ها، سوله تیرورقی است که انعطاف‌پذیری بالایی در طراحی ساخت دارد. این نوع سوله، طیف وسیعی از کاربردها را پوشش می‌دهد و استفاده‌های بسیاری در صنایع مختلف دارد.

آرمان سوله به‌عنوان یکی از قدیمی‌ترین شرکت‌های طراحی، ساخت و اجرای انواع سوله و اسکلت فلزی، اجزای تیرورقی این سازه در کارگاه‌های مجهز سوله‌سازی آرمان سوله با دقت و سرعت بالا ساخته و بعد از آن به انبار فرستاده می‌شوند. تولید سوله‌های تیرورقی با توجه به سفارشات و مطابق با برنامه‌ریزی از پیش تعیین‌شده آغاز خواهد شد تا شرکت سوله‌سازی بتواند در کوتاه‌ترین زمان و بالاترین سرعت، سفارش مشتری خود را تحویل دهد.

در ادامه این مقاله از آرمان سوله، سوله‌های تیرورقی به طور کامل معرفی شده و مزایا و کاربرد آن‌ها نیز بررسی می‌گردد. با ما تا پایان این مقاله همراه باشید.

سوله تیرورقی چیست؟

انواع سوله‌ها، کاربردهای متنوعی در دنیای صنعت و تجارت دارند. از کاربردهای گوناگون آن‌ها می‌توان به ساخت انبار برای نگهداری و توزیع کالا، سالن‌های چندمنظوره، آشیانه هواپیما، اماکن اضطراری مانند بیمارستان صحرایی و غیره اشاره کرد. در این میان برای ساخت سوله‌ها، تکنیک‌های مختلفی نیز وجود دارد که این سازه‌های پرکاربرد را به نمونه‌هایی با ساختارهای متفاوت تقسیم‌ می‌کند.

سوله‌ تیرورقی یکی از انواع سوله است که در ایران، کاربرد فراوانی داشته و به نوعی جزو سوله‌های کلاسیک و سنگین به شمار می‌رود. این سوله‌ها از اتصال و جوشکاری ورق‌های فولاد به شکل موردنظر تولید می‌شوند. در این روش، ورق‌های فولاد مطابق با طراحی صورت‌گرفته و با توجه به ابعاد محاسبه‌شده، برش خورده و در محل نصب، توسط دستگاه‌های جوش CO2 و یا انواع پیچ و مهره به یکدیگر متصل می‌گردند.

از مزیت‌های اصلی سوله تیر ورقی باید به انعطاف‌پذیری این سوله در طراحی و ساخت اشاره کرد که از دیرباز تا کنون مورد توجه مصرف‌کنندگان قرار گرفته و موجب افزایش کاربرد این سوله شده است.

اجزای سوله‌های تیر ورقی

سوله‌ تیرورقی، دارای قطعات مختلفی است که با اتصال آن‌ها به یکدیگر در محل، سوله آماده استفاده می‌شود. ترکیب اصلی این سوله از یک تیغه مرکزی یا جان و دو بال تشکیل شده است. تمامی این بخش‌ها همگی از ورق‌های فولادی با ضخامت‌های مهندسی‌شده، تهیه می‌گردند.

ضخامت تیغه مرکزی با توجه به باری که باید در کل سازه پخش شود، محاسبه و در نهایت اجرا خواهد شد. همچنین در مواردی، برای افزایش مقاومت سازه تیغه مرکزی به شکل موج‌دار و سینوسی طراحی می‌شود. این تیغه‌های مرکزی موج‌دار برای تولید تیرهایی با ارتفاع بیشتر و وزن کمتر کاربرد دارند. به‌طور کلی، قطعات مصرفی در ساخت سوله تیرورقی به شرح زیر هستند؛

۱. اصلی‌ترین قطعات سوله تیرورقی

• ستون: این قطعه در واقع همان ستون‌های کناری هستند که بار اصلی سازه را تحمل می‌کنند. ستون‌ها جزو مهم‌ترین اجزای یک سوله تیرورقی هستند که بعد از اجرای فونداسیون، بر روی صفحه اصلی سوار شده و با استفاده پیچ و مهره در جای خود محکم می‌شوند. گونیا بودن ستون‌ها، اهمیت بسیاری داشته و جزو اصول اصلی ایمنی در ساخت این سازه‌ها به شمار می‌رود.
• استرات: این قطعه برای افزایش مقاومت سوله در برابر فشارهای طولی استفاده می‌شود. جنس استرات‌ها از پروفیل‌های قوطی است و این قطعات در امتداد سوله به‌صورت متوالی، نصب می‌شوند. در واقع از یک سر به تیغه اصلیِ تیر میانی و از سر دیگر به سر ستون اصلی متصل هستند. نقش این قطعه از سوله‌های تیرورقی، به‌عنوان تکیه‌گاه جانبی است و با طولی بین ۴ تا ۸ سانتی‌متر تولید و استفاده می‌شوند.
• مهاربند: این قطعه از سوله‌ تیرورقی، موجب افزایش مقاومت این سوله‌ها در برابر فشارهای جانبی می‌شود. در واقع با توجه به حساسیت و آسیب‌پذیربودن اسکلت سوله، استفاده از انواع مهاربند مانند سگراد، وال‌پست، میلِ مهار و غیره در ساخت سوله، بسیار مرسوم است. در صورت نبود چنین قطعه مهم و حیاتی، ساختمان سوله از نظر ایمنی تأیید نخواهد شد.
• رفتر: به تیر افقی بالای سوله تیرورقی، رفتر می‌گویند. این قطعات هشتی‌شکل در سقف سوله‌ تیرورقی به صورت دو تیغه مجزا، در زمان مونتاژ کار، با جرثقیل بالا کشیده شده و نصب می‌شوند. تعداد رفترها با توجه به نیاز سازه و طراحی آن، محاسبه می‌شود.
• پرلین: برای اتصال پوشش به سقف از پرلین یا لایه استفاده می‌شود. این قطعات جزو اتصالات فرعی سوله‌ها هستند که از جنس پروفیل زد ساخته شده و استحکام سقف سوله را تأمین می‌کنند. پروفیل‌های نبشی و ناودانی نیز در همین جهت کاربرد دارند.

۲. قطعات فرعی سوله تیرورقی

• فریم: به مجموع ستون و رفتر، فریم گفته می‌شود.
• بیس‌پلیت: در محل اتصال ستون و پایه، این قطعه به کار می‌رود.
• سینه‌بند: برای جلوگیری از پیچش بال تیر از سینه‌بند استفاده خواهد شد.
• وال‌پست: ستون‌های فرعی ابتدا و انتهای سوله، وال‌پست نام دارند.
• آبرو: به‌منظور انتقال آب از سقف به سمت پایین از این قطعات استفاده می‌گردد.
• بادبند: این قطعه در جهت ایجاد استحکام بیشتر در سازه کاربرد دارد.

وزن و دهانه سوله‌های تیر ورقی

همان طور که اشاره شد به سوله تیرورقی، سوله سنگین نیز گفته می‌شود. این نام‌گذاری به‌علت وجود دهانه‌های بزرگ در این سازه‌ها است. در واقع هرچه دهانه سازه بزرگتر باشد، باید از ورق‌های ضخیم‌تری که وزن بیشتری نیز دارند، برای ساخت سازه استفاده شود.

حداکثر دهانه اجرایی برای سوله‌های تیرورقی، ۷۰ متر است و امکان ساخت سوله با دهانه بزرگتر از این وجود ندارد؛ زیرا ریسک بسیار بالایی داشته و وزن سوله در هر متر مربع افزایش زیادی خواهد داشت که پایداری آن را در معرض خطر قرار می‌دهد. البته باید توجه داشت در صورت نداشتن ستون، حداکثر دهانه، ۶۰ متر در نظر گرفته می‌شود.

سوله‌ها با دهانه‌های بزرگ، قیمت بسیار بالایی دارند و سنگین‌تر هستند. توصیه می‌شود برای ساخت سوله‌ تیرورقی با قیمت مناسب و امنیت کافی، سوله‌هایی با دهانه ۱۹ تا ۲۰ متر طراحی شوند و اگر نیاز به دهانه‌های بزرگتر بود، از روش‌های دیگر ساخت سوله استفاده گردد.

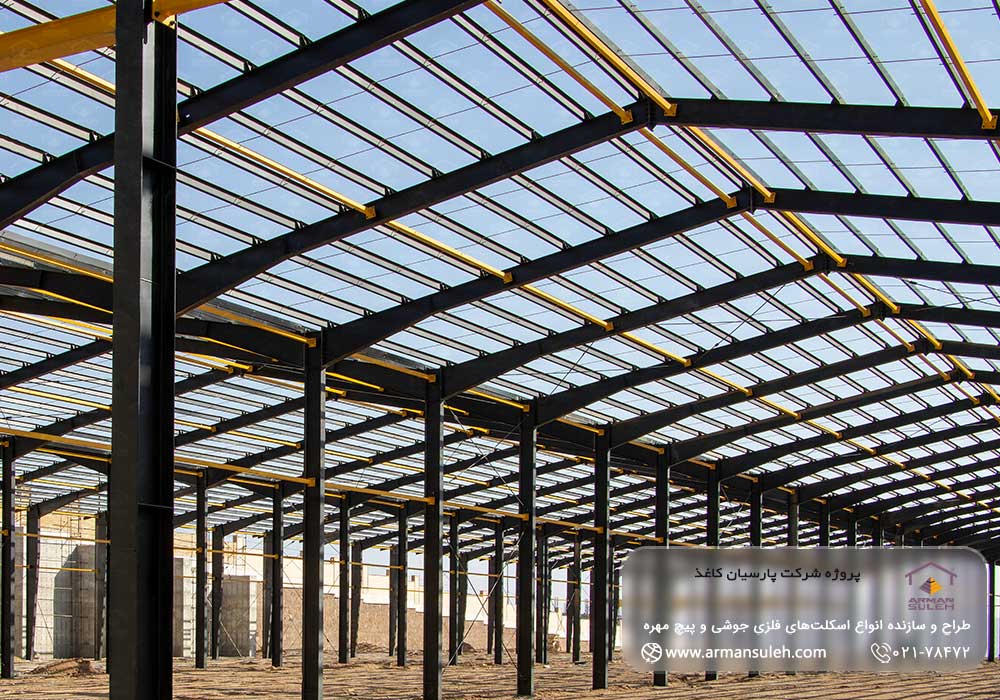

مزایای سوله تیرورقی

استفاده از سوله‌ تیرورقی به‌عنوان یک سازه محکم و پرکاربرد، مزایای بسیاری نیز به همراه دارد. از جمله این مزایا می‌توان به موارد زیر اشاره کرد؛

• این سوله‌ها استحکام بسیار بالایی داشته و تا چندین دهه قابل‌استفاده هستند.
• برای ساخت سوله‌ تیرورقی می‌توان از تکنولوژی روز و مدرن نیز استفاده کرد.
• در طراحی این سازه‌ها، انعطاف‌پذیری زیادی می‌توان در نظر گرفت و آن‌ها بر حسب کاربرد مدنظر طراحی کرد.
• امکان اجرای پروژه ساخت سوله با دهانه‌های مختلف و وسیع وجود دارد.
• سازه‌های تیرورقی را می‌توان به صورت طبقاتی نیز اجرا کرد.
• در ساخت این سوله‌ها برخلاف سوله خرپایی، امکان صرفه‌جویی ریالی وجود داشته و اجرت نصب آن نیز کمتر است.
• نصب و مونتاژ سوله تیرورقی، به‌علت استفاده از اتصالات پیچ و مهره‌ای بسیار آسان خواهد بود.
• قطعات استفاده‌شده در ساخت این سوله‌ها، امکان بازیافت و استفاده مجدد دارند.

کلام آخر

تیرورق‌های فولادی یکی از گزینه‌های در دسترس و مناسب برای ساخت سوله برای کاربردهای گوناگون به شمار می‌رود. امکان اجرای سریع سوله‌های تیرورقی با قیمت مناسب وجود داشته و می‌توان به‌صورت تضمین‌شده برای سالیان متمادی از آن‌ها استفاده کرد. همین موارد موجب شده تا اغلب صنعت‌گران، تولیدکنندگان و دیگر صاحبان مشاغل از این فضاهای مسقف و سرپوشیده برای مقاصد خود استفاده کنند.

کاربران می‌توانند برای درخواست و سفارش ساخت سوله تیرورقی در کوتاه‌ترین زمان ممکن و با قیمت مناسب، با کارشناسان آرمان سوله تماس گرفته تا سفارشات آن‌ها را ثبت کرده و در نهایت هماهنگی‌های لازم در جهت تحویل و نصب سوله نیز انجام گیرد.
