این بخش به الزامات کمانش موضعی اجزای الزامات مقاطع اعضای فولادی فشاری اعضای سازه و طبقه بندی آنها و نیز به تعاریف برخی دیگر از مشخصات مقاطع اعضا میپردازد. مقررات این بخش تحت عناوین زیر ارائه میگردد.

۱-۲-۲-۱۰ الزامات مقاطع اعضای فولادی

۲-۲-۲-۱۰- طبقه بندی مقاطع فولادی از منظر کمانش موضعی
۳-۲-۲-۱۰- پهنای آزاد اجزای تقویت نشده

 ۴-۲-۲-۱۰- پهنای آزاد اجزای تقویت شده
. ۵-۲-۲-۱۰- تعیین سطح مقطع کل و خالص در اعضای سازه
۱-۲-۲-۱۰- الزامات عمومی

تأمین پایداری کل سازه و تمامی اعضا آن و نیز تمامی اجزای تشکیل دهنده مقاطع اعضا از الزامات تحلیل و طراحی است پایداری اجزای تشکیل دهنده مقاطع اعضا در صورتی تأمین

میشود که الزامات این بخش به نحو موثری در تحلیل و طراحی آنها لحاظ شده باشد.
۲-۲-۲-۱۰- طبقه بندی مقاطع فولادی از منظر کمانش موضعی

۱-۲-۲-۲-۱۰- طبقه بندی مقاطع فولادی از منظر کمانش موضعی برای فشار محوری
برای فشار محوری مقاطع فولادی به دو گروه زیر طبقه بندی میشوند.

که در ساخت سوله های سبک هم به کار گرفته میشود.

 مقاطع با اجزای غیر لاغر
مقاطع با اجزای لاغر

مقاطع با اجزای غیر لاغر به مقاطعی گفته میشوند که در آنها نسبت پهنا به ضخامت اجزای فشاری تشکیل دهنده مقطع عضو از مشخص شده در جداول ۱۰-۲-۲-۱ و ۱۰-۲-۲-۲ تجاوز ننماید. چنانچه نسبت پهنا به ضخامت هر یک از اجزای فشاری تشکیل دهنده مقطع عضو از مشخص شده در جداول ۱۰-۲-۲-۱ و ۲-۲-۲-۱۰- تجاوز نماید در این صورت مقطع با اجزای لاغر محسوب می گردد.

الزامات مقاطع اعضای فولادی
تبصره مطابق مقررات این مبحث استفاده از مقاطع فولادی با اجزای لاغر در اعضایی که تحت اثر فشار محوری قرار دارند، مجاز نمی باشد.
۲-۲-۲-۲-۱۰- طبقه بندی مقاطع فولادی از منظر کمانش موضعی برای خمش  برای خمش مقاطع فولادی به سه گروه زیر طبقه بندی میشوند.

الزامات مقاطع اعضای فولادی مقاطع فشرده
مقاطع غیر فشرده
مقاطع با اجزای لاغر
الف) مقاطع فشرده به مقاطعی گفته میشوند که در آنها اولاً بالها به طور سرتاسری و پیوسته به جان یا جانها متصل باشند، ثانیاً نسبت پهنا به ضخامت اجزای فشاری تشکیل دهنده مقطع عضو از مشخص شده در جداول ۱۰-۲-۲-۳ و ۱۰-۲-۲-۴- تجاوز ننماید.

ب) مقاطع غیر فشرده به مقاطعی گفته میشوند که در آنها نسبت پهنا به ضخامت یک یا چند جزء فشاری از مقطع عضو از Ap مشخص شده در جداول ۱۰-۲-۲-۳ و ۱۰-۲-۲-۴- تجاوز نموده ولی از مشخص شده در جداول ۱۰-۲-۲-۳ و ۱۰-۲-۲-۴ کوچکتر باشد.

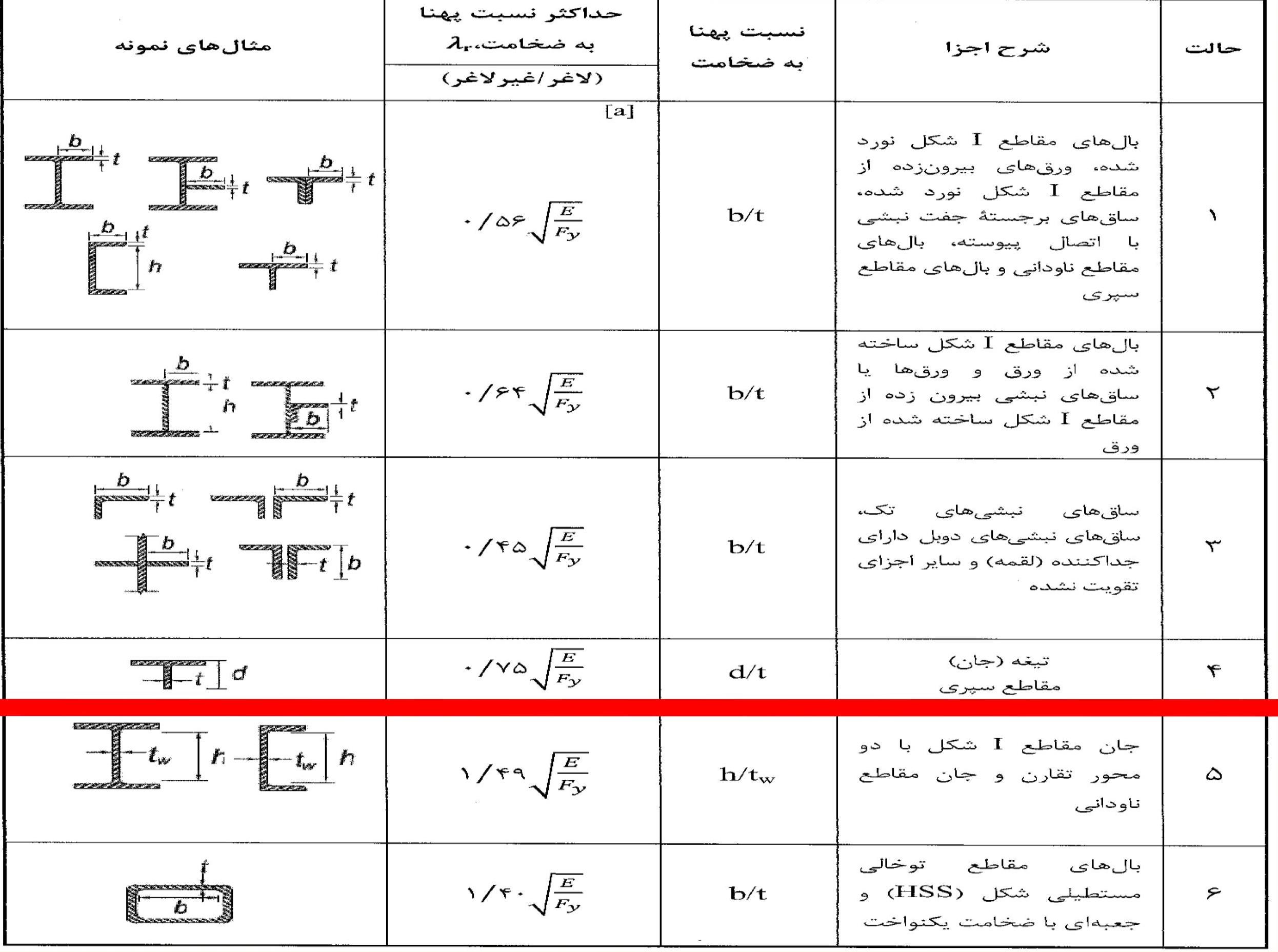

نسبت های پهنا به ضخامت اعضای فشاری تقویت نشده در اعضای تحت اثر فشار محوری

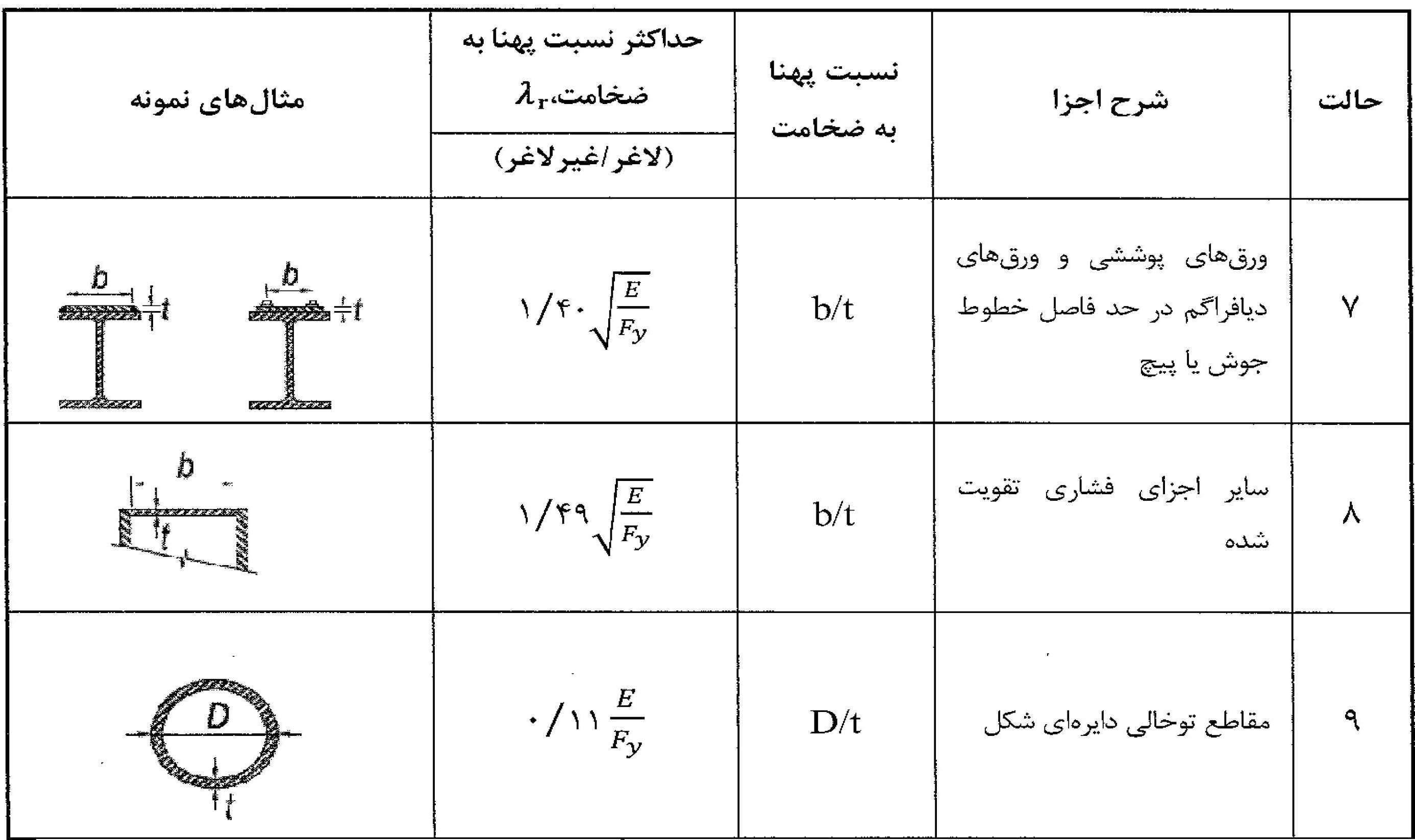

نسبتهای پهنا به ضخامت اعضای فشاری تقویت شده در اعضای تحت اثر فشار محوری

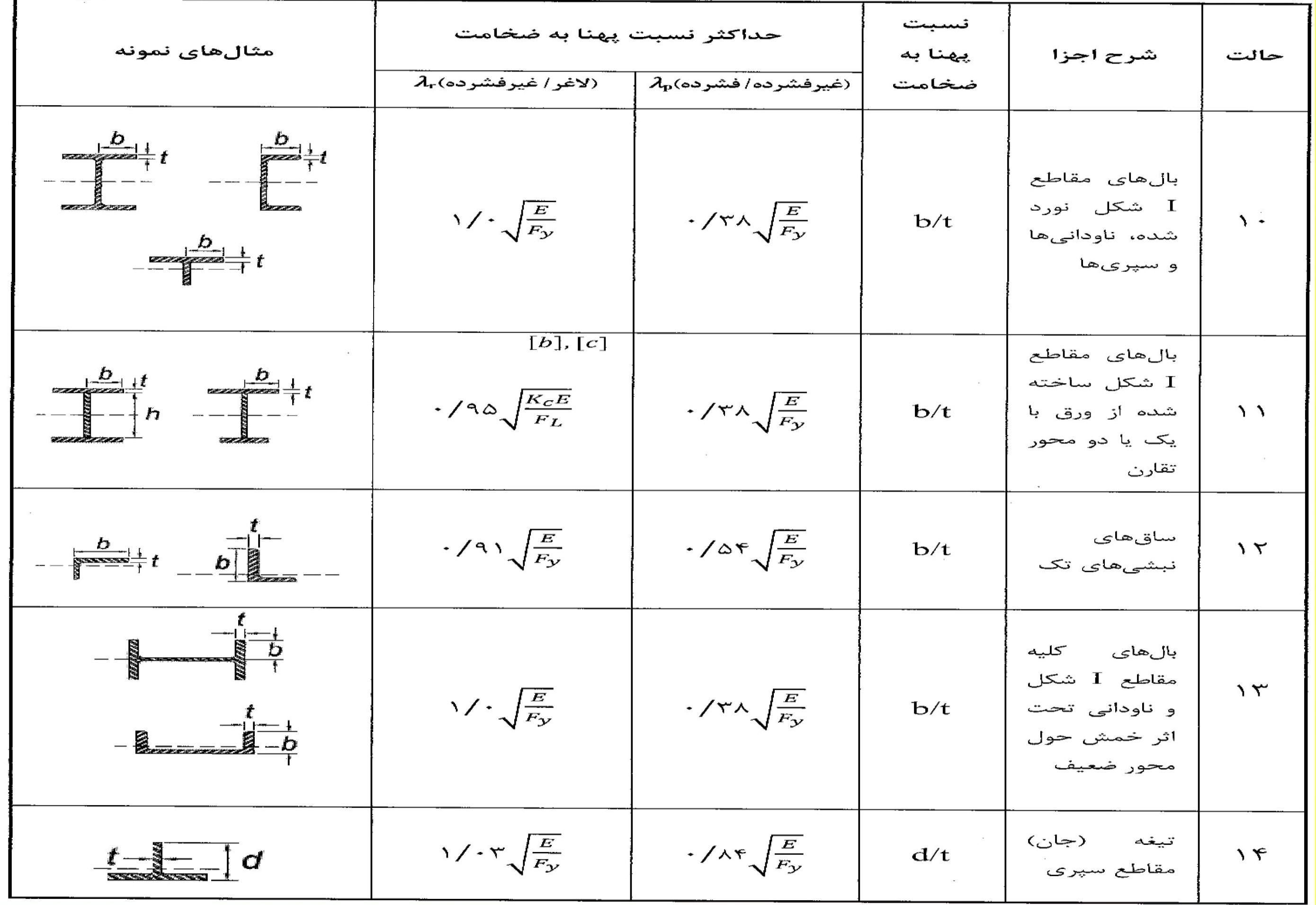

نسبتهای پهنا به ضخامت اعضای فشاری تقویت نشده در اعضای تحت اثر خمش

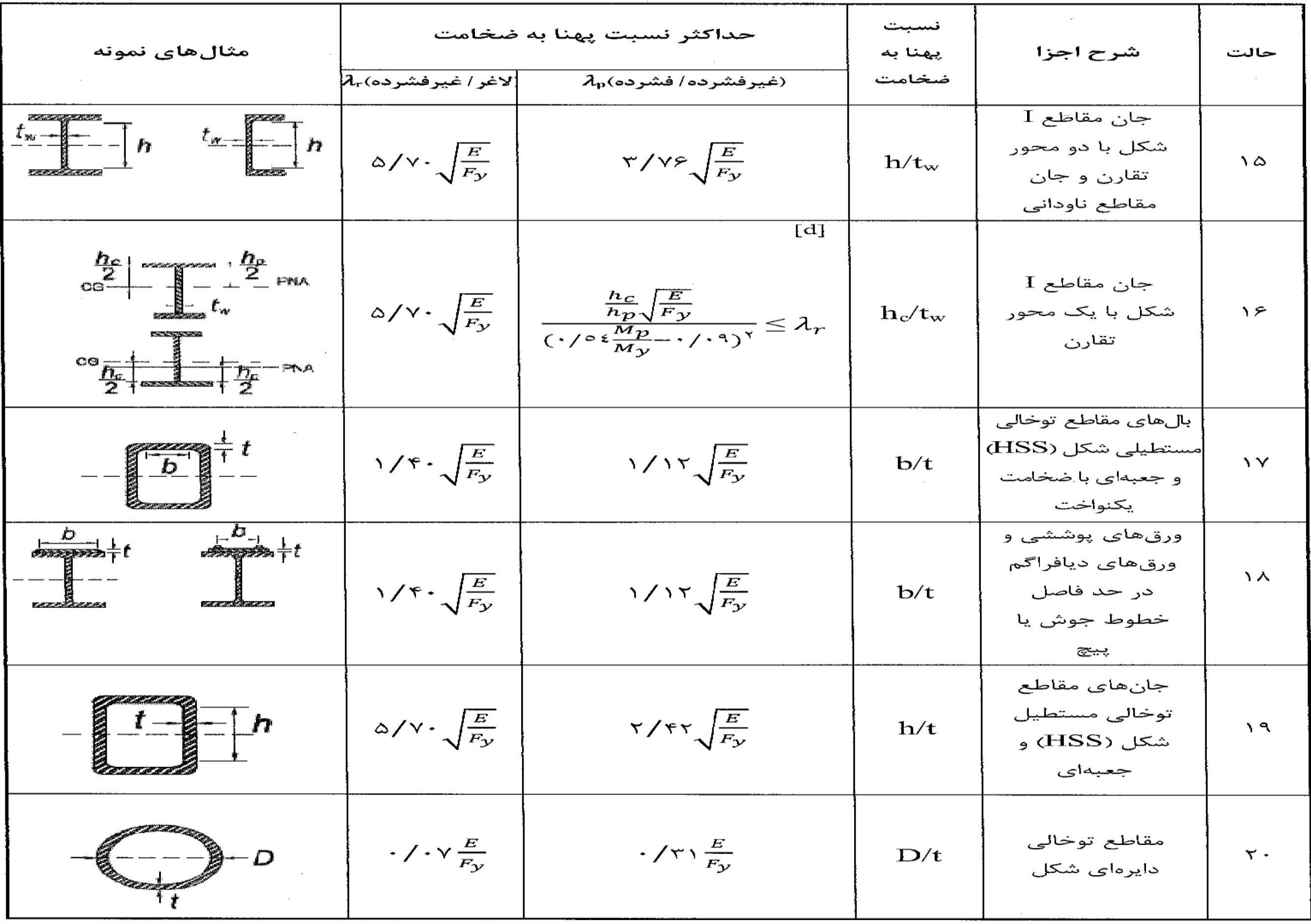

نسبتهای پهنا به ضخامت اعضای فشاری تقویت شده در اعضای تحت اثر خمش

۳-۲-۱۰- الزامات طراحی اعضا برای نیروی کششی

این بخش به الزامات طراحی اعضاء تحت اثر نیروی محوری کششی که در امتداد محور مرکزی عضو بارگذاری شده اند میپردازد علاوه بر الزامات این بخش در طراحی اعضای کششی که تحت اثر پدیده خستگی و یا تمرکز تنش به علت تغییر ناگهانی مقطع قرار میگیرند، باید اثرات این پدیده ها به نحو موثری لحاظ شده باشد.

الزامات مقاطع اعضای فولادی

مقررات این بخش تحت عناوین زیر ارائه میگردد.

. ۱-۳-۲-۱۰ الزامات عمومی

. ۲-۳-۲-۱۰ محدودیت لاغری در اعضاء کششی

. ۳-۳-۲-۱۰- تعیین سطح مقطع خالص و موثر اعضای کششی

. ۴-۳-۲-۱۰- مقاومت کششی

. ۵-۳-۲-۱۰- اعضای کششی مرکب از چند نیمرخ یا نیمرخ و ورق

. ۶-۳-۲-۱۰- اعضای کششی با تسمه لولا شده با خار مغزی

. ۷-۳-۲-۱۰-  اعضای کششی با تسمه سرپهن

۱-۳-۲-۱۰- الزامات عمومی

در این مبحث برای طراحی اعضای کششی تنها معیار مقاومت به عنوان ضابطه اصلی طراحی در نظر گرفته شده است و کنترل معیار لاغری صرفاً بخاطر شرایط بهره برداری مناسب ارائه شده است. در طراحی اعضای کششی بایستی تلاش کرد تا شکل عضو و اتصالات آن به گونه ای تنظیم شود که عضو تنها به کشش کار کند و خمش در آنها ایجاد نشود در غیر این صورت به برون محوری موجود  در طرح و اثر آن در محاسبه باید توجه شود.

۲-۳-۲-۱۰- محدودیت لاغری در اعضای کششی

ضریب لاغری حداکثر اعضای کششی (L)max) نباید از ۳۰۰ تجاوز نماید. برای قلابها و میله مهارهای کششی که دارای پیش تنیدگی اولیه به مقدار کافی باشند به طوری که پس از ایجاد کشش اولیه عضو به حالت مستقیم درآید رعایت محدودیت لاغری

ضروری نیست.

۳-۳-۲-۱- تعیین سطح مقطع خالص موثر اعضای کششی

سطح مقطع خالص موثر برای اعضای کششی به شرح زیر تعریف میشود (الف) برای اتصالات و وصله های از نوع پیچی ب برای اتصالات و وصله های از نوع جوشی

تبصره در ورقهای وصله های پیچی در اعضای کششی در روابط فوق

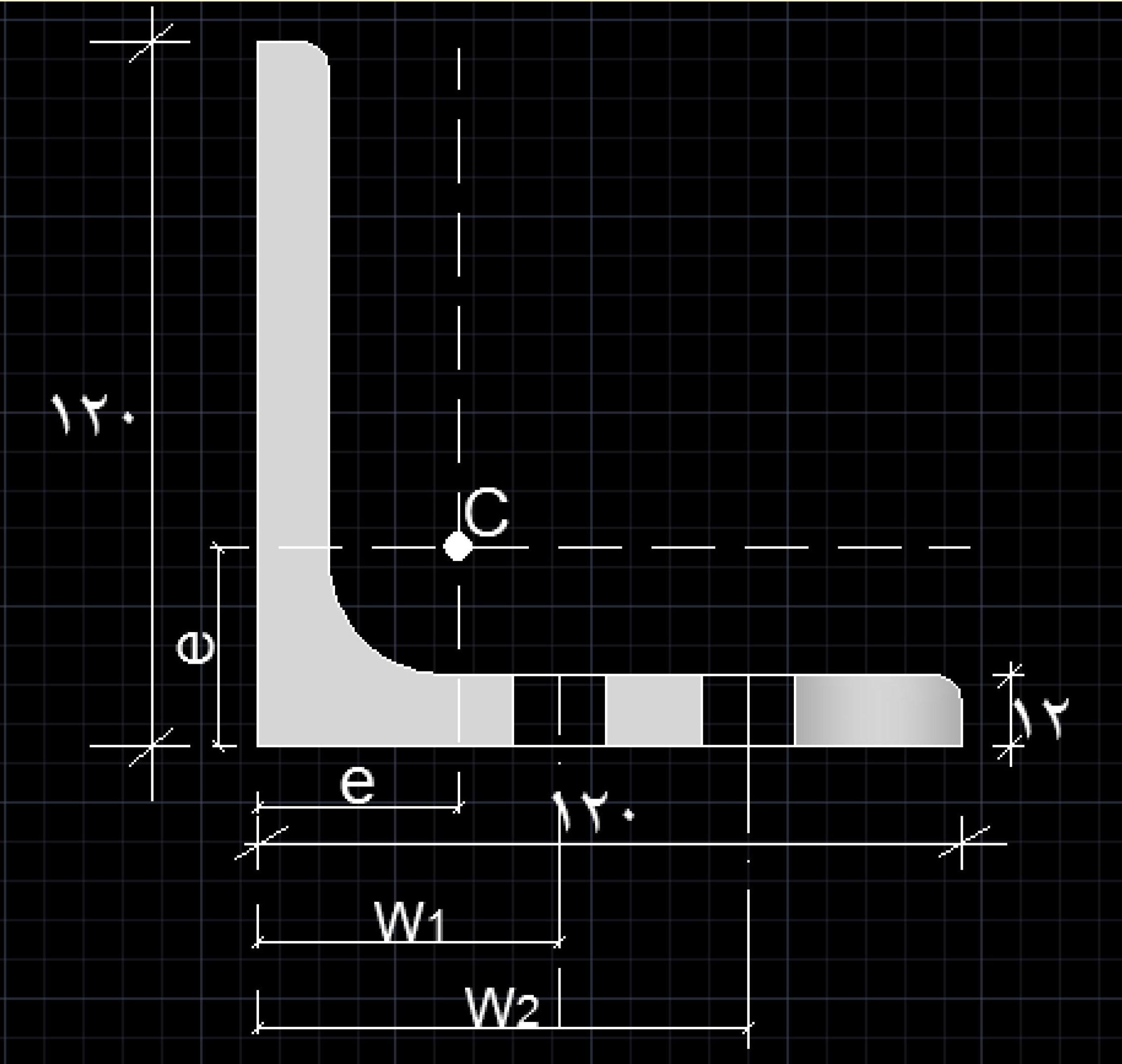

Ag = سطح مقطع کلی عضو

An سطح مقطع خالص عضو

Ae سطح مقطع خالص موثر عضو

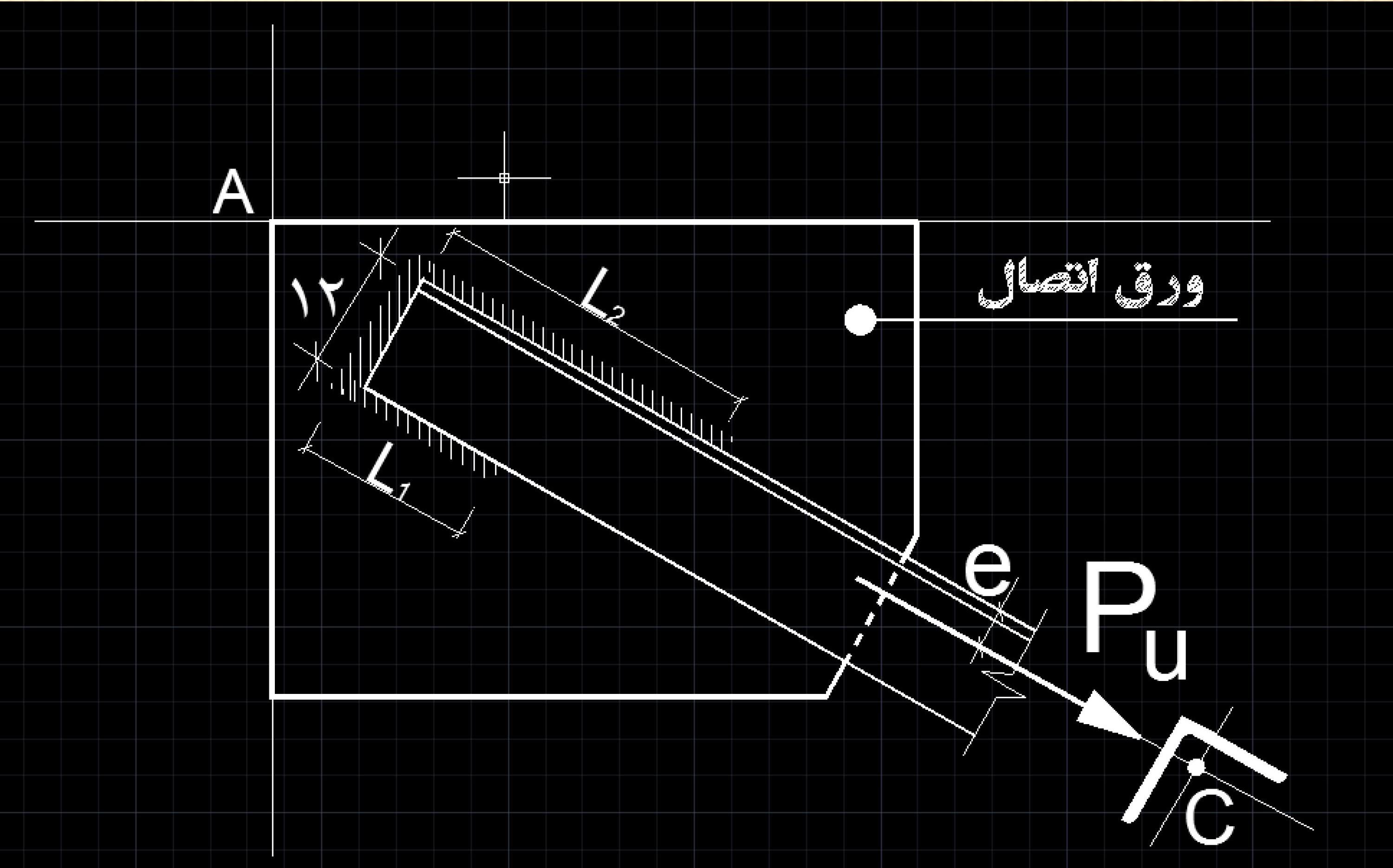

U ضریب تأخیر برش مطابق جدول ۱۰-۲-۳-۱- در هر حال این ضریب در مقاطع باز (نظیر مقاطع T ، U ، L ، I و … ) لازم نیست از نسبت سطح مقطع قسمتهای اتصال یافته به سطح

مقطع کل کمتر در نظر گرفته شود.

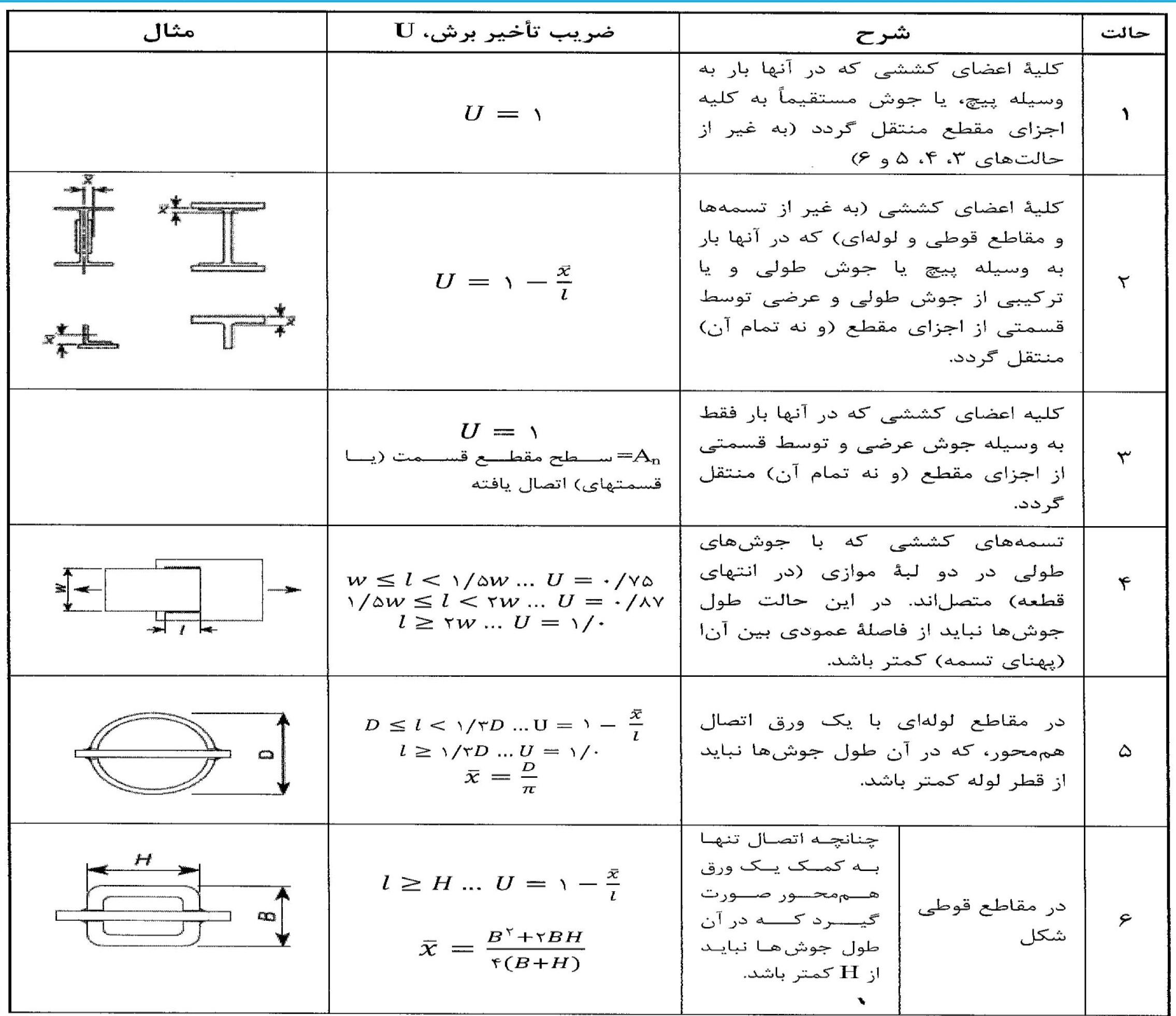

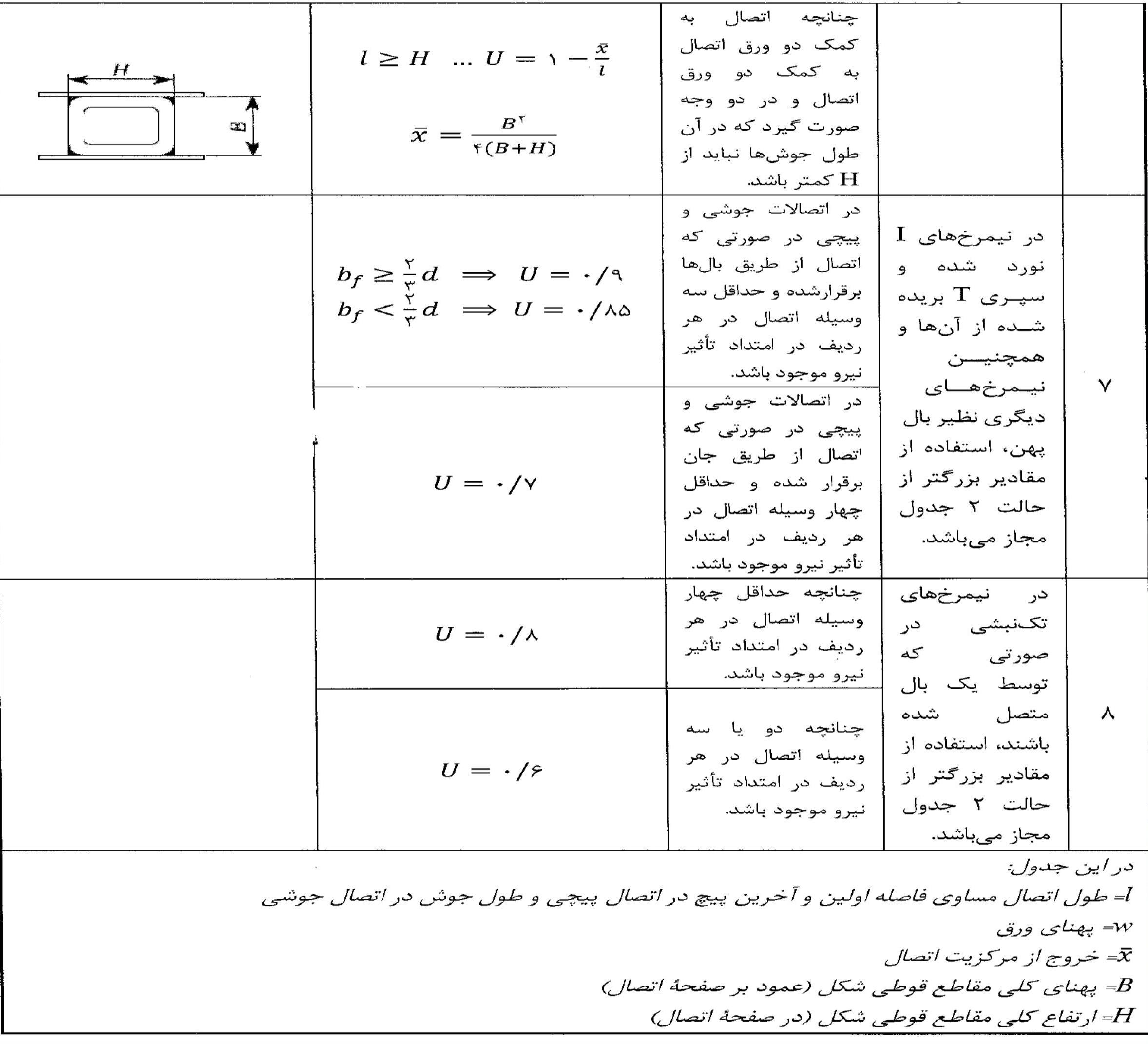

جدول ۱۰-۲-۳-۱- ضریب تاخیر برش (U) برای اتصالات اعضای کششی
