زمان مطالعه: ۶ دقیقه جرثقیل سقفی تک پل، یکی از ابزارهای حیاتی در صنایع مختلف است که برای جابجایی و حمل بارهای سنگین در سازه های مختلف به کار می رود. این نوع جرثقیل ها، به دلیل طراحی ساده و کارایی بالا، در سوله هایی با کاربری های متنوع از جمله کارگاه ها، انبارها و خطوط تولید استفاده می شوند. جرثقیل سقفی تک پل،…
جرثقیل سقفی تک پل، یکی از ابزارهای حیاتی در صنایع مختلف است که برای جابجایی و حمل بارهای سنگین در سازه های مختلف به کار می رود. این نوع جرثقیل ها، به دلیل طراحی ساده و کارایی بالا، در سوله هایی با کاربری های متنوع از جمله کارگاه ها، انبارها و خطوط تولید استفاده می شوند. جرثقیل سقفی تک پل، به صورت خاص برای حمل بارهای سبک تا متوسط مناسب بوده و با نصب آسان و قابلیت حرکت در جهات مختلف، به بهبود بهره وری و ایمنی در محیط های صنعتی کمک می شایانی میکند. در این مقاله، به بررسی ویژگی ها، مزایا و کاربردهای جرثقیل سقفی تک پل می پردازیم.
جرثقیل سقفی تک پل چیست؟

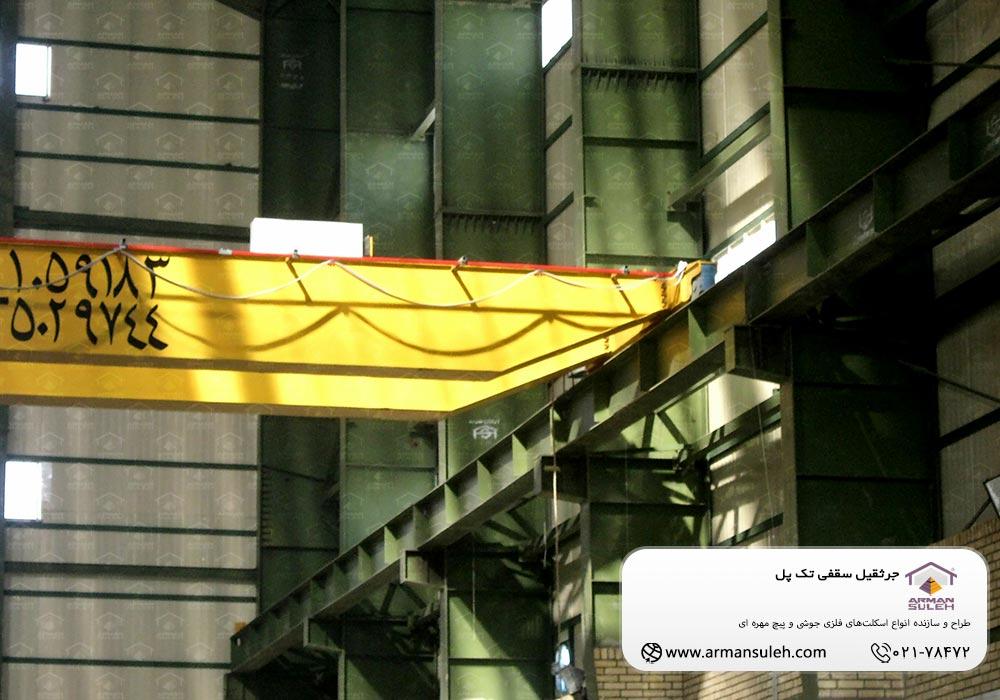

جرثقیل سقفی تک پل، نوعی جرثقیل سقفی است که شامل دو کلگی و یک پل متصل بین آن ها است. در این نوع جرثقیل، بالابر و کالسکه معمولاً به صورت آویزان در زیر پل نصب می شوند. کلگی ها به وسیله چهار چرخ به ریل متصل هستند که معمولاً دو چرخ محرک و دو چرخ دیگر متحرک هستند.
جرثقیل های سقفی تک پل و دو پل، از نظر ساختاری بسیار شبیه به هم هستند؛ اما تفاوت های بنیادینی دارند که باعث می شود هر کدام کاربردهای مختص خود را داشته باشند. جرثقیل سقفی تک پل، قابلیت انجام شش نوع حرکت را دارد. این حرکات عبارتند از: حرکت بالا و پایین قلاب بالابر، حرکت چپ و راست مجموعه بالابر و حرکت عقب و جلو تمام مجموعه در طول سالن.
ظرفیت وزنی استاندارد این نوع جرثقیل، بین ۱ تا ۱۰ تن و طول دهانه حداکثر ۲۴ متر است؛ اما برخی شرکت ها قادر به ساخت جرثقیل هایی با ظرفیت و طول دهانه بیشتر به صورت سفارشی هستند. این نوع جرثقیل، در تمامی سوله ها با سقف کوتاه یا بلند قابل استفاده بوده و طراحی پل با توجه به شرایط هر سوله متفاوت خواهد بود.
انواع جرثقیل سقفی تک پل
جرثقیل های سقفی تک پل، به دو دسته اصلی بالابر تک پل رونشین و بالابر تک پل آویز تقسیم می شوند.
-
بالابر سقفی تک پل رونشین
جرثقیل سقفی تک پل رونشین، برای جابجایی بارها در داخل سالن ها و محیط های صنعتی طراحی شده است. در این نوع جرثقیل، بالابر از لبه بال پایینی پل آویزان شده و در راستای آن حرکت می کند که به عنوان حرکت رونشین شناخته می شود. این نوع جرثقیل، مناسب برای محیط هایی با دهانه کاری کمتر از ۲۰ متر و ظرفیت کمتر از ۱۶ تن است. به دلیل وزن مرده کمتر و ابعاد کوچک تر، جرثقیل سقفی تک پل برای سالن ها، کارگاه های کوچک و محیط های محدود مناسب خواهد بود. همچنین، این جرثقیل می تواند در صنایع مختلف به دلیل حرکت آزادانه تر کالسکه، کاربردهای فراوانی داشته و به عنوان مکمل جرثقیل دو پل در صنایع سنگین نیز استفاده شود.
-
بالابر سقفی تک پل آویز
جرثقیل سقفی تک پل آویز نیز، در خصوص حرکت افقی بارها مشابه با نوع رونشین عمل می کند؛ اما تفاوت اصلی این دو، در حرکت آویزانی بالابر است. در جرثقیل سقفی تک پل آویز، بالابر از زیر پل آویزان شده و در حرکت افقی بر روی لبه پایینی پل حرکت می کند. از این نوع جرثقیل، می توان در سوله ها و سالن هایی با ارتفاع کوتاه، با دهانه کم و تناژ زیر ۱۰ تن استفاده کرد.
به دلیل طراحی و روش ساخت بهینه، بالابر تک پل آویز معمولاً هزینه کمتری نسبت به بالابر سقفی دو پل دارد. همچنین، ابعاد کم آن باعث می شود که فضای کمتری را اشغال کرده و دسترسی به مناطق کناری را آسان تر سازد. با توجه به این ویژگی ها، جرثقیل های سقفی تک پل، انتخاب مناسبی برای نیازهای مختلف حمل و جابجایی در محیطهای صنعتی و کارگاهی هستند.
اجزای جرثقیل سقفی تک پل
جرثقیل سقفی تک پل، به سه بخش اصلی تقسیم می شود: مجموعه کالسکه و بالابر، پل و کلگی. هر یک از این بخش ها، شامل زیرمجموعه های خاصی هستند که مجموع عملکرد سیستم را تضمین می کنند.
-
مجموعه کالسکه و بالابر
این بخش، شامل موتور، گیربکس، سیم بکسل و قلاب است. وظیفه اصلی این مجموعه، حمل و جابجایی بارها در راستای عمودی و افقی است.
-
پل
پل جرثقیل، به عنوان یکی از اجزای اصلی این محصول، شامل پل اصلی، تابلو برق، خطوط برق رسانی و دیگر اجزا است که نقش مهمی در انتقال نیرو و کنترل جریان برق به بخش های مختلف جرثقیل دارد.
-
کلگی
کلگی، شامل سازه فلزی، چرخ های حرکت طولی، موتورها و ضربهگیرها است. این بخش، با حرکت طولی بر روی ریل ها، امکان جابجایی افقی کل مجموعه را فراهم می کند.
تمامی این اجزا، با دقت و بر اساس نیازهای خاص پروژه طراحی و ساخته می شوند تا عملکرد بهینه و ایمنی جرثقیل سقفی تک پل تضمین گردد.
نصب و نگهداری جرثقیل های سقفی تک پل
پس از طراحی و ساخت جرثقیل های تک پل، محصول نهایی برای نصب به محل پروژه منتقل می شود. تیم مونتاژ و راه اندازی، با رسیدن جرثقیل، به سرعت اقدام به مونتاژ و نصب آن در محل مورد نظر خواهند کرد. نصب این جرثقیل ها، نیازمند تجربه و دقت بالایی است؛ زیرا کوچک ترین خطا، می تواند منجر به حوادث جبران ناپذیری شود. نصب موفق و استاندارد، ضامن طول عمر بالا و نیاز به نگهداری کمتر جرثقیل خواهد بود.
پس از نصب و راه اندازی، نگهداری اصولی از جرثقیل های تک پل نیز بسیار حیاتی است. این نگهداری، شامل بازرسی دوره ای و تعمیرات مربوطه است. با انجام این کار، عمر مفید جرثقیل حفظ شده و از وقوع خسارات و حوادث احتمالی جلوگیری می شود. بخش های مختلف جرثقیل از جمله سیم بکسل ها، چرخ ها، موتورها و تجهیزات دیگر نیز، باید به منظور اطمینان از ایمنی بالا و کارکرد صحیح، به دقت بررسی و نگهداری شوند. همچنین، توجه به نگهداری صحیح از اجزای برقی و الکترونیکی، ضربه گیرها و چرخ های پل نیز اهمیت ویژه ای دارد. این اقدامات، نه تنها باعث افزایش عمر ابزار می شوند، بلکه ایمنی محیط های کاری را نیز تضمین خواهند کرد.
مزایای جرثقیل های سقفی تک پل
جرثقیل های سقفی تک پل، با ویژگی های منحصربه فرد خود، در صنایع مختلفی کاربرد یافته و مزایای فراوانی را به همراه دارند که در ادامه، به معرفی و شرح تمام آن ها خواهیم پرداخت.
-
ساختار سبک
جرثقیل های سقفی تک پل، ساختار سبکی دارند. این ساختار سبک، جابجایی و نصب آن ها را بسیار آسان تر می کند.
-
هزینه اقتصادی
در مقایسه با جرثقیل های دو پل، هزینه های ساخت و نگهداری جرثقیل های سقفی تک پل مقرون به صرفه تر است.
-
انعطاف پذیری در نصب
بدون محدودیت های ارتفاع و عرضی، این جرثقیل ها در انواع محیط ها و شرایط گوناگون قابل نصب هستند.
-
توانایی حمل بارهای متنوع
از بارهای سبک گرفته تا سنگین، این جرثقیل ها قابلیت جابجایی انواع بارها و محموله ها با وزن های متنوع را خواهند داشت.
-
دسترسی آسان به وینچ
نوع طراحی بخصوص این جرثقیل ها، دسترسی به وینچ را برای تعمیر و نگهداری تسهیل می کند.
-
نصب تجهیزات اضافی
امکان نصب تجهیزات مختلف مانند مگنت، چنگک و کابین، بر روی این نوع جرثقیل وجود دارد و با بهره گیری از این تجهیزات، کاربری جرثقیل متنوع تر خواهد شد.
کاربرد جرثقیل سقفی تک پل
جرثقیل سقفی تک پل، به دلیل طراحی ساده و هزینه های مقرون به صرفه، در بسیاری از صنایع برای حمل و جابجایی بارهای سبک تا متوسط مورد استفاده قرار می گیرد. برخی از کاربردهای این نوع جرثقیل عبارتند از:
کارخانجات تولیدی
در کارخانجات تولیدی، جرثقیل سقفی تک پل برای حمل و جابجایی کالاهای سبک تا متوسط مورد استفاده قرار می گیرد. این جرثقیل ها، معمولاً در ایستگاه های تولید، بخش های انبارداری و قسمت های پردازشی کارخانه ها نصب می شوند.
انبارها و فضاهای ذخیره سازی
جرثقیل سقفی تک پل، در انبارها و فضاهای ذخیره سازی، برای حمل و جابجایی کالاها و مواد استفاده می شود. این جرثقیل ها، می توانند بارها را در ارتفاعات بالا جابجا کرده و از فضای انبار به بهترین شکل ممکن بهره برداری کنند.
کارگاه های ساختمانی
در کارگاه های ساختمانی، جرثقیل های سقفی تک پل برای حمل و جابجایی مواد و تجهیزات ساختمانی به کار می روند. این جرثقیل ها، قادرند بارها را به ارتفاعات بالا حمل کرده و در کارهای ساختمانی بسیار کارآمد واقع شوند.
کارگاه های تولیدی کوچک
در کارگاه های تولیدی کوچک، جرثقیل های سقفی تک پل به دلیل سادگی و هزینه کمتر، گزینه ایده آلی برای حمل و جابجایی کالاها و مواد خواهند بود.
قیمت جرثقیل سقفی تک پل
ما در شرکت آرمان سوله، با قریب به ۶۰ سال سابقه در حوزه تولید و ساخت انواع سوله، اسکلت فلزی، جرثقیل های سقفی و جرثقیل های دروازه ای، به یکی از برترین تولیدکنندگان در این صنعت تبدیل شده ایم.
جرثقیل های سقفی تک پل ساخته شده در آرمان سوله، با کیفیت بسیار بالا و قیمت مناسب عرضه می گردند. اگر قصد خرید جرثقیل سقفی تک پل را دارید، می توانید با مشورت با کارشناسان تیم آرمان سوله، ضمن دریافت مشاوره های لازم، بهترین گزینه را متناسب با نیازهای خود انتخاب کنید. برای کسب اطلاعات بیشتر و دریافت راهنمایی های دقیق تر، با ما در تماس باشید.
